Danfoss Link - Uzaktan Akıllı Isıtma Kontrolü



  Akıllı telefonlarınızla internetin olduğu her yerden evinizdeki yada işyerinizdeki ısıtma cihazlarının kontrolünü yapabilirsiniz.

  Akıllı ısıtma kontrolü ile sulu borulu yerden ısıtma , radyatör , elektrik kablolu zeminden ısıtma , karbonik döşemeden ısıtma sistemlerinin kontrolü yanında on/off.lu bütün elektrikli cihazları açıp kapatabilirsiniz.



Danfoss Link akıllı ısıtma kontrolü videosunu alttaki linkten izleyebilirsiniz.





Akıllı ısıtma sistemi ile evinizdeki yerden ısıtma sistemini açıp kapatma yanında sıcaklıklarını da değiştirebilirsiniz.

Akıllı Isıtma

Akıllı ısıtma sistem kontrolü akıllı telefonlar üzerinden , indirilen aplikasyonla yapılmaktadır.



Sistem kullanımı için Akıllı

Mobil telefonunuza Danfoss Link programını indirmelisiniz.


akıllı ısıtma kontrolü ile yerden ısıtma , radyatör veya evdeki herhangi bir elektrikli cihazı açıp kapatabilirsiniz.

Akıllı ısıtma sisteminin ana kontrol üniteleri



1. Wi Fi App. ünitesi Ana Kontrol Ünitesi

2. Akıllı telefon

3. Living Connect

4. Link RS


akıllı ısıtma kontrolü ekran görüntüleri

Sistem kurulumu yapıldıktan sonra otomatik olarak size erişim şifresi üretmektedir. Erişim sadece bu şifreyle mümkündür.


akıllı ısıtma için ana elemanlar ve kontrol üniteleri

Akıllı ısıtma sistem kurulumu için 230 V enerji beslemesi de gerekmektedir.

Sulu borulu döşemeden ısıtma ile Radyatör kontrolünde kullanılan Living Connect .ler 2 adet kalem pil ile çalışmakta olup bunlara elektrik beslemesi gerekmemektedir.

220-230 V besleme gerektiren üniteler

 1 Ana Kontrol

 2. Tekrarlayıcı

 3. Kablolu zeminden ısıtma termostatı

 4. Karbon zeminden ısıtma termostatı

 5. On off cihazlar


akıllı ısıtma kontrolü için wi fi internet ve bir akıllı telefonunuzun bulunması gereklidir. Gerekli programı akıllı telefonunuza indirdikten sonra heryerden kolayca kontrol gereçekleşir.

Akıllı ısıtma kontrolü ana kontrol üzerinden yapılabileceği gibi internet erişiminizin olduğu her yerden akıllı telefonunuzla da yapılmaktadır.


ısıtma kontrolü cep telefonu ile mümkün hale gelmektedir. İsterseniz eve gelmeden önce sistemlerini açabilir yada sıcaklık değerlerini değiştirebilirsiniz.

Eviniz yada işyerinizdeki bütün termostatlara uzaktan erişim ve kontrol imkanı sağlamaktadır.



Akıllı ısıtma sistemi için şematik ürün yerleşimleri ve gereksinimler

1. Uzaktan akıllı ısıtma sistemi erişimi için öncelikle kurulumun yapıldığı bölgede Wi - fi internet bulunmalıdır.

2. Radyatörlere Living Connect kablosuz haberleşebilen termostatik vana monte edilmiş olmalıdır.

3. Yerden ısıtma sistemi otomasyona uygun 24 V termal vanalı olmalıdır. ( Ana kontrolör için 230 V besleme gerekir.)

4. Repeater ünitesi için 230 V besleme gereksinimi vardır.

5. Ana kontrol ünitesi için 230 V besleme gereksinimi vardır.

6. Akıllı telefon gereksinimi vardır. Telefonunuzda internet erişimi olmalıdır.



akıllı ısıtma sistemi kontrolü ile akıllı telefonunuzdan sulu borulu yerden ısıtma , elektrik kablolu zeminden ısıtma ,karbonik döşemeden ısıtma , radyatör ve elektrikli cihazların kontrolü yapılır.

Akıllı Yerden Isıtma Kontrolü

Akıllı ısıtma kontrolünde kontrol edilmek istenen bütün cihaz ve termostatlar ana kontrol ünitesine tanıtılır.

Yerden ısıtma sistemindeki kollektörler ve termal vanalar 24 V ve otomasyon sistemlerine uyumlu olmalıdır. Değilse uygun olarak değişim sağlanmalıdır.







Akıllı yerden ısıtma sistemi için ürünler

1. Otomasyona uygun kollektörler

2. Danfoss Link Ana Kontrol

3. Danfoss Link yerden ısıtma ana kontrolör

4. Kablosuz yerden ısıtma termostatı

5. Termal vana 24 V







Akıllı kontrol için repeater Ünitesi CF-RU







Akıllı yerden ısıtma için hidronik ve elektronik üniteler

Yerden ısıtma uzaktan kontrol ve erişim için hidronik ve elektronik kontrol üniteleri ile dontılmıştır.

Öncelikle sisteme uygun termal vana bağlantısı yapılabilen bir kollektör seti ihtiyacı vardır.

Kollektörlere termal vana bağlantısı yapıldıktan sonra kablosuz oda termostatları ile sistem tanımlamaları yapılır.









Akıllı yerden ısıtma sistemi için kontrol ünitesi HC

Yerden ısıtma sistemi için ana kontrol ünitesidir.

Kablosuz oda termostatlarından gelen sinyallere göre termal vanalara komut iletirler.

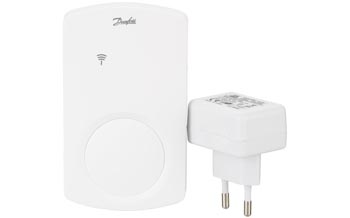

Akıllı ısıtma otomasyonu için Tekrarlayıcı Ünite CF-RU

Binanın sinyal geçirgenliğine bağlı olaak kullanılır. Sinyal tekrarlama işlevi görmektedir. Ana kontrol ünitesi ile olan maksimum uzunluk 30 mt.dir. (İyi geçirgenliği olan yapılarda )

Sistem gereksinimi :

 230 V elektrik







Akıllı ev sistemleri için Termal Vana

Termal vanalar kollektör üzerine takılır. Yerden ısıtma ana kontrolörden aldığı sinyallere göre boru hatlarının açılıp kapatılmasını sağlar.

Sistem gereksinimi :

TWA - A-NC , TWA - A - NO , TWA - K - NC , TWA - K - NO  24 V



Kurulumda NC ve NO seçenekleri mevcutdur.



Örnek Fiyat Çalışması 1:

Danfoss Link Akıllı Yerden Isıtma Kontrolü için Örnek Proje ve Fiyatlandırma

Proje Özellikleri : 120 m2 tek katlı konut.

Oda sayısı : 4

Kollektör sayısı :1 (Otomasyona uygun )

Termal vana sayısı : 10 adet

Ürün Adı

Ürün Fiyatı ( Euro)

Danfoss Link : Radyo frekansı ile haberleşen LCD ekranlı dokunmatik ana kontrol ünitesi , Wi-Fi , App desteği , Danfoss Link

525 Euro

Repeater ünitesi , tekrarlayıcı , CF-RU

73 Euro

Termal Vana , TWA -A - NC , 10 adet

350 Euro

Danfoss Link için kablosuz döşemeden ısıtma kontrol ünitesi, HC

303 Euro

Danfoss Link uyumlu Dijital göstergeli oda termostatı ( Sensörü ) RS , 4 adet

424 Euro

Toplam  Malzeme Tutarı ( Euro ) , KDV ve montaj hariç

1675 EURO

Sisteminizdeki mevcut kollektörünüz otomasyona uygun değil ise kollektör ve boru bağlantıları ilave edilecektir. Yukarıdaki proje için bu ürünlerin toplam tutarı : 400 Euro + KDV olacaktır.

Bu durumda akıllı ısıtma kontrolünün toplam malzeme tutarı : 2075 Euro + KDV olacaktır.

Proje bazlı olarak ürünlerde iskonto uygulanacaktır.



Örnek Fiyat Çalışması 2 :

Danfoss Link Akıllı Radyatörlü Isıtma Kontrolü için Örnek Proje ve Fiyatlandırma

Proje Özellikleri : 120 m2 tek katlı konut.

Radyatör sayısı  : 6

Ürün Adı

Ürün Fiyatı ( Euro)

Danfoss Link : Radyo frekansı ile haberleşen LCD ekranlı dokunmatik ana kontrol ünitesi , Wi-Fi , App desteği , Danfoss Link

525 Euro

Repeater ünitesi , tekrarlayıcı , CF-RU

73 Euro

Living Connect , electronic , LCD ekranlı , kablosuz haberleşebilen radyatör termostatı, 6 adet

450 Euro

Toplam Malzeme Tutarı ( Euro ) , KDV ve montaj hariç

1048 EURO



Yerden ısıtma ile ilgili Daha ayrıntılı bilgi için YERDENISITMA.COM sitesini ziyaret ediniz.









Sizde yaşam alanlarınızdaki sıcaklık kontrolünü uzaktan akıllı telefonlarınızla yapmak istiyorsanız proje ayrıntılarını bize mail ile ulaştırınız. Binanız yerden ısıtma ise kollektörlerinizin ağız sayısını( otomasyona uygunsa) oda sayısını ve varsa ek kontrol isteklerinizi bize iletiniz.




TEL : 0 850 303 86 08



-



-
